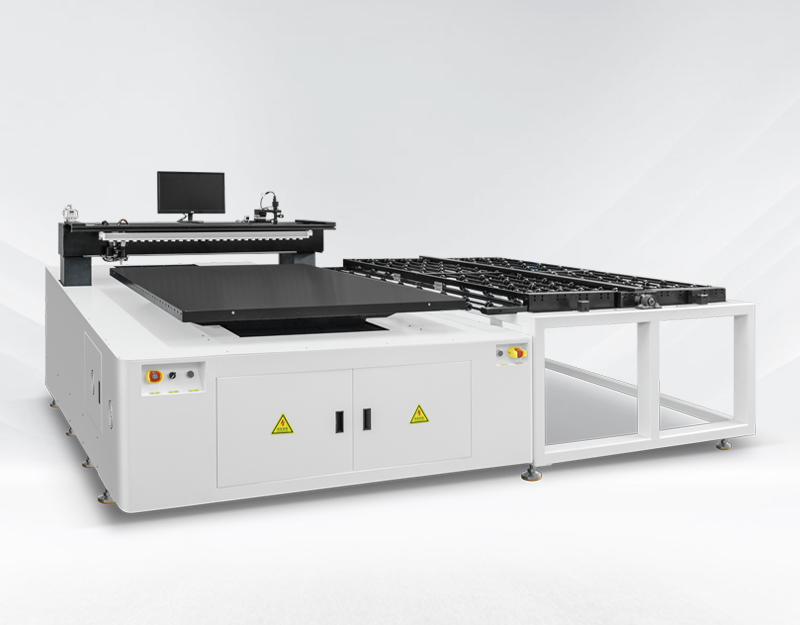

HXL-YX-1312Z型
概要
1.此設備是TP、黑白LCD、TFT、3D眼鏡片高精度玻璃基板切割專用設備，此設備自動化程度較高，具有自動CCD對位，自動切割，自動尋找切割零位并按設置調整切割深度;切割運動平穩、震動小、速度高;可實現方形，長方形，圓形，不規則是圖形切割。此設備采用工控電腦作為主控制系統,抗干擾能力強、故障率低;
2.視覺自動對位系統、自動刀深(調刀)裝置、自動按設定改變每條切割線壓力。
3.切割線的編排應遵循:
①切割線與切割線之間的間距應大于被切玻璃厚度的2到3倍。
②切線相交的線其夾角最好在90土15度。
③凹入形切割要留好玻璃裂片退出敞口空間，一般需要大于30°敞口。
④凸角半徑厚度0.5mm以下R≥3mm、厚度0.5mm以上R≥5mm,
滿足這些條件的產品均會得到良好的效果。
4.玻璃的切割位置、條件、對位的MAKE、切割壓力等可讀取和保
存。
5.程序輸入方式: CAD圖形導入。圖型儲存在電腦硬盤中,并可通
過網線或USB接口(由CAD圖形文件數據導入，本公司僅調用CAD的
DXF格式文件; CAD設計軟件及編輯需要用戶專業人員完成)
設備組成
機器由高精密的機械加工件及天然大理石、電氣控制系統、光學系統、氣路系統和匯星龍獨立自主的軟件系統組成。
單刀異形玻璃切割機參數
名稱 | 型號 | 長*寬*高 |
單刀異形玻璃切割機 | HXL-YX-1312Z型 | 2500mm*1900mm*1800mm |
工作臺高度 | 功率 | 重量約 |
900mm±50mm | AC 220V，單相(，50/60Hz，4.5KW | 3.0T |
機器技術特征
最大玻璃尺寸 | 玻璃厚度 | 載臺平整度 |
1300*1200mm | 0.15mm-1.1mm的粘合玻璃(單層玻璃厚度小于0.15mm的需要分成小塊，0.2及以下≤7寸的產品不建議使用) | ±25μm刀頭相對工作平臺 |
X方向/(刀架直線度) | Y方向/(平臺直線度) | 切割玻璃的精度 |
±15μm | ±15μm | 直線±0.035 圓度±0.055(R＞20mm) |
刀輪加壓 | 劃線方向 | 刀輪升降及刀深控制 |
氣壓 | 刀頭360度旋轉可控 | 伺服電機、絲桿 |
刀頭旋轉 | 壓力調整方式 | 刀原點檢測 |
伺服電機 | 電壓比例閥 | 自動 |
X-進給驅動 | Y-軸進給驅動 | X-最大行程 |
直線電機 | 直線電機 | 同臺面最大尺寸mm |
Z-軸進給驅動 | 定位裝置 | 光學定位最大行程 |
伺服電機 | 自動 | 同臺面最大尺寸mm |
工件定位方式 | 數據導入方式 | 電源 |
光學自動對位 | CAD直接導入 | AC 220V，單相，50/60Hz，4.5KW |
主要關鍵部件特征及產地
氣缸 | SMC | 日本 |
控制電腦 | 工控機 | 中國 |
刀頭驅動電機 | 伺服電機 | 日本 |
Y平臺、X刀架驅動電機 | 直線電機 | 中國 |
定位絲桿、導軌 | HIWIN | 中國(臺灣) |
CCD相機 | MKC-D130U | MKC定制 |
鏡頭 | MKC-MF150EX | MKC定制 |
電氣壓轉換比例閥 | SMC | 日本 |
